圖紙講解48V電動自行車充電器為何不能充電器
文章作者：handler 時間：2017-12-11 08-54-27

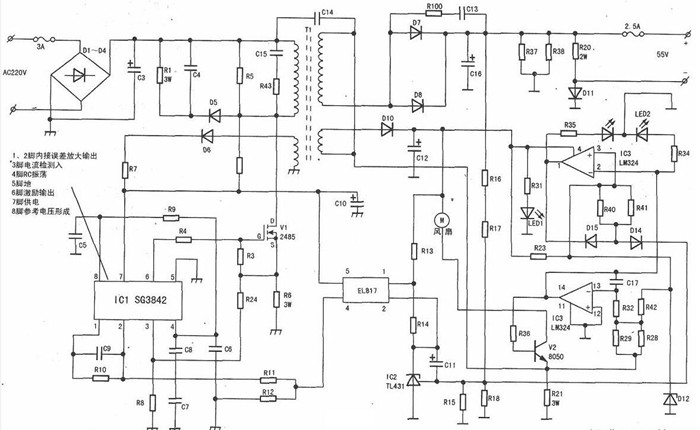

經過一番周折終于查出故障原因。原來是用戶不慎將充電器跌落在地，外殼破損請人修理，而修理者誤將電源輸出軟線在印制板焊點上互相交錯了焊點，將正負極性搞錯，燒斷了輸出保險絲（其保險絲是制板制出來的）。起初也沒有注意到這一點，在輸出保險絲處發現有5mm空隙，用放大鏡看到兩端均有一個小銅球（約O.lmm），知道這是一段保險絲。保險熔斷說明電路有短路故障，前面所說一番周折便因此而來。為對充電器進行全面檢查，先繪制出印制板圖，再繪制出原理圖，依圖對所有元件進行了一番檢測，沒有發現燒損和短路元件，這才敢通電檢查各處電壓，在未發現短路情況后，依據兩端銅球大小用0.1mm銅線焊在原保險絲兩端，同時在正負銅箔間焊上200Ω/lOOW電阻串上SA直流表，通電，輸出電流為200mA，正常。既然正常，又為何要燒保險呢？用表筆測輸出電壓，發現表筆反打，這才發現修理者將線頭焊錯了。將線頭重焊后測輸出電壓55V正常。此系修理者疏忽焊錯線頭，將充電器充電變成了放電。
