此開關電源充電器，供電電壓源為110V，可方便地改為90～250V而繼續工作；輸出電壓5V，可改動為輸出5～12V，特別適合無繩電話或手機的3.6V（或4～9V）電池作快速充電只用。

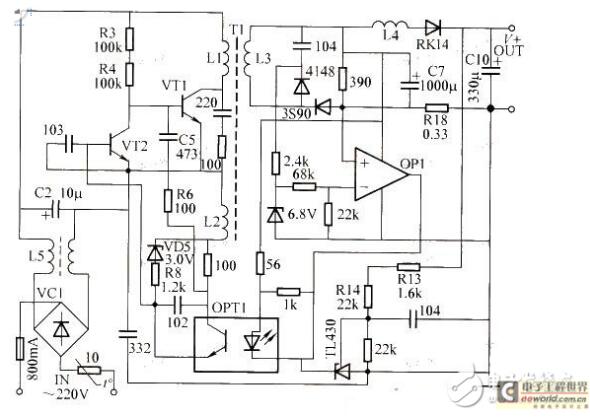

  電路工作原理：由圖可知，VC1、L5以及C2等組成市電輸人整流濾波電路，C2兩端產生約300V的直流高壓。VT1、VT2、L1、L2等組成自激式振蕩電路，R3、R4提供啟動偏置電流，使VT1加電時即導通。當主回路L1中有電流流過時，L2上產生感應電動勢，當其峰值超過3V時，VD5被擊穿，通過R8向VT2提供偏流，使VT2飽和導通，VT1因偏置電壓被短路而關斷。當L1中電流關斷時，L2感應電動勢的極性反相，經VD5、R8加反向偏壓于VT2基極，VT2轉變為截止狀態，VT1經R3、R4提供的偏置電流重新導通。如此循環往復，形成間歇自激振蕩。C5、R6用以改善振蕩波形，光電耦合器OPT1用以調控振蕩器脈沖寬度。

  L3、L4、C7等組成整流輸出電路，二極管3S90用于半波整流，RK14用于充電隔離，R18作為輸出電流采樣電阻。當輸出電流超載（大于0.8A）或短路時，R18上產生較大壓降，使OP1輸出電位急劇降低，光電耦合器控制振蕩脈沖變窄，由L1耦合到L3的平均能量也大幅度降低。即使輸出短路，輸出電流也僅有十幾毫安，從而避免了輸出端超載甚至短路對開關電源自身造成的威脅。穩壓部分由TL431等周邊電路組成，電壓采樣點取自被充電電池兩端，按圖中R13＋R14參數值，空載輸出電壓為5.25V。對于3.6V可充電池的最大充電電流為0.95A，適合對2A·h以上的鎳鎘或鋰電池直接充電。若用它對0.7～1A·h的鎳鎘或鋰電池充電時，充電回路內可串接一只電阻為 1.5～2.5Ω、功率0.5W的限流電阻，使充電電流被限制在0.3～0.4A。
